名称：多普勒超声波流量计
详细信息
产 品 特 点
Ø 既可测量污浊的液体，也可测量纯净液体。
Ø 创造性解决了变频器干扰问题。
Ø 非接触式流量计，外夹或插入式安装，不需停流或截断管线。
Ø 非常容易解决超大管径、厚管壁、水泥内衬等其他超声波流量计无法解决的应用问题。
Ø 解决了水泥管、铸铁、玻璃钢等不导声管道的流量测量问题。
Ø 具有防非操作人员误动的密码锁保护功能。
Ø 整机操作简单、中/英文双语切换、界面友好亲切。
产 品 原 理
管道内任何流动的液体都存在着不连续的扰动，这些不连续的扰动可以是悬浮的固体颗粒或气泡，或由于流体扰动而引起的界面。这种扰动使反射的超声波产生频移Δf，频移Δf是流速的线性函数。通过测量频移Δf， 即可测量管道内的流速，进而计算出流量。
典 型 应 用
污水、原水、循环水、纸浆、矿浆、泥浆、原油及酸碱液、化学原料、海水等。
性 能 参 数
项 目
性能参数
主
机
显 示
l 采用菜单式提示，可显示瞬时流量、累计流量、流速等信息
l 中/英文显示 5行×10个汉字（5行×20字符），具有国内同类仪表中信息量较大的显示窗口
信 号
输 出
电流信号：4-20mA、带负载能力0~600Ω
继电器输出：可设置上、下限报警
数据接口：标准RS-232C或RS-485
数据记录与
回放功能
l 内置数据记录功能，可存贮65072个数据记录
l 数据回放功能
具有年、月、日流量累积功能，可记录前5年、前12月、前31日和本年、本月、本日的累积流量
传感器
安装
方式
外缚式
插入式（适用于管径DN150以上的管道）
电缆长度
6m，可选最长299m
防爆等级
ExibⅡBT4
温 度
主机
-20℃~50℃
传感器
-40℃~82℃; 高温传感器：-40℃~150℃
管道情况
管材
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥、硬质金属塑料等，允许有衬里
直管段
传感器安装点最好满足：上游≥10D，下游≥5D，距泵出口≥30D（D是指管径）
管 径
25mm～3000mm（内径）
量程范围
0.3 m/s ～6.0m/s、0.5 m/s ～10.0m/s
准 确 度
±1%、±2%
重复性
±0.5%
电 源
AC85～265V均可工作，适合电源电压恶劣场合
防护等级
IP67
外壳尺寸
ABS塑料240×185×120（mm）（原装进口）
重 量
1.88Kg
☉Windows风格图形界面专用软件，可将数据下载到计算机中
☉可显示瞬时流量—时间曲线波形，给管理人员分析数据提供有力工具

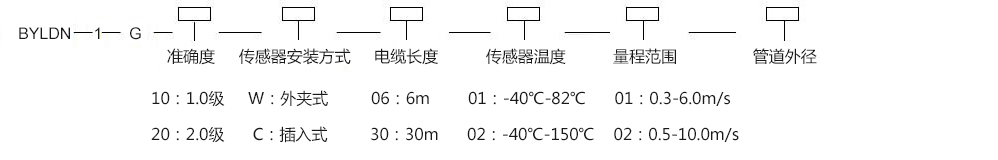

选 型 代 码

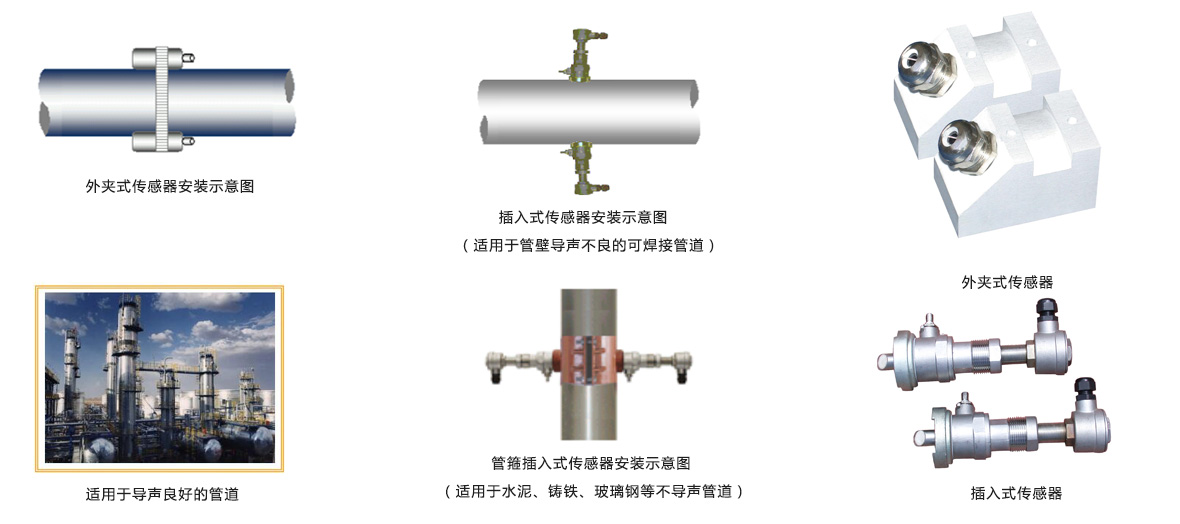

安 装 示 意 图
